Dans la chaleur d’un atelier improvisé, Marc tourne une vis sur un boîtier métallique, le regard fixé sur l’étiquette : 12V → 220V. Il prépare son fourgon pour un road-trip, mais la question qui le hante est simple : comment convertir la tension de la batterie en une énergie utilisable par ses appareils électriques sans court-circuiter ses vacances ? Entre souvenirs d’une panne sur l’A7 et lectures techniques, il découvre que le secret tient à la compréhension du convertisseur, de la différence entre courant continu et courant alternatif, et de la capacité réelle de son système électrique. Ce récit explore ces concepts avec des exemples concrets, des astuces d’installation et des mises en garde pratiques. On y apprend pourquoi un transformateur adapté ne suffit pas toujours, comment la puissance crête diffère de la puissance continue, et quelles protections ajoutent sécurité et longévité. En filigrane, l’histoire de Marc sert de guide : choix du modèle, calcul de la charge, considération de l’efficacité et du rendement, et enfin, le comportement en cas de surtension ou d’usage intensif. À la fin, vous saurez transformer une batterie 12 V en source fiable de 220 V pour vos appareils, en toute sécurité et avec des choix éclairés.
- 🔋 Convertisseur 12V/220V pour alimenter appareils ménagers en voyage
- ⚡ Comprendre courant continu vs courant alternatif
- 📊 Calculer la puissance et choisir la bonne tension
- 🛠️ Sécurité, rendement et protection : éviter les erreurs courantes
- 🔎 cliquez ici pour un guide détaillé et des modèles recommandés
Fonctionnement d’un convertisseur 12V 220V : principes techniques et vocabulaire
Marc ouvre le manuel et lit les premiers mots : convertisseur, onduleur, transformateur. Il comprend vite que derrière ces noms se cachent deux fonctions majeures : élever la tension et modifier la nature du courant.
Un convertisseur prend le courant continu (souvent 12 V d’une batterie) et le transforme en courant alternatif à 220 V, compatible avec la plupart des appareils électriques. Selon la technologie, la sortie sera une onde sinusoïdale pure ou modifiée, ce qui influence la compatibilité et l’efficacité.
Le choix entre onde sinusoïdale pure et onde modifiée n’est pas anodin : les moteurs et certains chargeurs s’en trouvent sensibles. Pour Marc, la règle est claire : privilégier la qualité quand l’équipement est cher ou sensible.
Insight : comprendre la différence entre forme d’onde et rendement vous évitera bien des pannes inutiles.
Le rôle du transformateur et de l’électronique
Dans certains convertisseurs, un transformateur élève la tension après une étape d’inversion électronique. D’autres solutions utilisent des circuits à découpage modernes pour un gain de rendement et moins de poids.
Exemple : Marc compare deux modèles — l’un lourd avec transformateur classique, l’autre compact à découpage. Le premier résiste mieux aux surtensions, le second chauffe moins et consomme moins d’énergie au repos.
Insight : le bon compromis dépendra de l’usage — robustesse ou rendement prioritaire ?
Courant continu vs courant alternatif : pourquoi ça compte
Le courant continu sort de la batterie, stable en polarité, alors que le courant alternatif change de sens plusieurs fois par seconde. Les appareils domestiques sont conçus pour l’alternatif, d’où l’importance du convertisseur.
Cas concret : une perceuse sans fil acceptant 220 V sur secteur ne pourra pas fonctionner directement sur la batterie sans inversion. Marc teste une cafetière : le résultat dépendra de la pureté de l’onde et de la puissance disponible.
Insight : mélanger continus et alternatifs sans conversion appropriée conduit souvent à endommager l’appareil.
Choisir et dimensionner un convertisseur 12V 220V pour vos besoins réels
Pour dimensionner correctement, Marc dresse la liste des appareils électriques qu’il veut utiliser et note leur puissance nominale et leur puissance de démarrage. La théorie dit : puissance continue + marge de sécurité.
Il apprend que certains moteurs et compresseurs demandent jusqu’à 3 fois leur puissance nominale au démarrage. Un convertisseur sous-dimensionné surchauffera ou coupera l’alimentation.
| Appareil 🔌 | Puissance nominale ⚡ | Puissance démarrage 🚀 | Conseil |
|---|---|---|---|
| Frigo 🧊 | 150 W | 450 W | Prendre un convertisseur ≥ 600 W |
| Ordinateur portable 💻 | 65 W | 80 W | Onduleur sinusoïdal pur recommandé |
| Mixer 🍹 | 300 W | 900 W | Marche par cycles courts, surveiller la température 🔥 |
Insight : toujours additionner les puissances de tous les appareils susceptibles de fonctionner ensemble et ajouter une marge de 20-30% pour la sécurité.
Sécurité et gestion de la tension

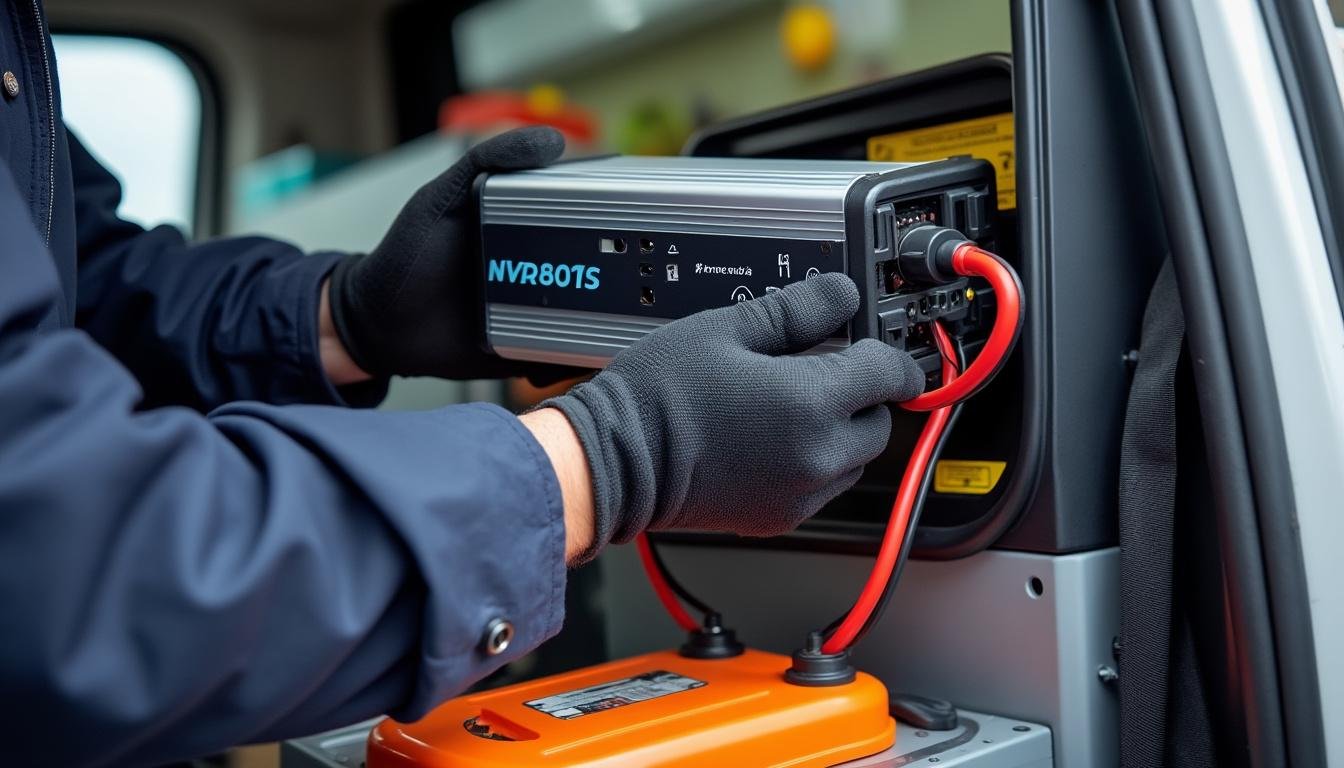

Marc installe un fusible proche de la batterie et un coupe-circuit accessible. L’objectif est simple : protéger la source 12 V et le câblage contre les courts-circuits et les surintensités.
Autre point : la chute de tension sur de longs câbles. Un câble trop fin transforme votre énergie en chaleur, réduisant l’efficacité. Il choisit des sections adaptées et des connexions étanches pour l’extérieur.
Insight : bien dimensionner les câbles et protections vaut mieux qu’un convertisseur surpuissant mal câblé.
Pratiques recommandées, erreurs courantes et anecdotes terrain
Lors d’un arrêt en montagne, la batterie de Marc s’effondra après une longue cuisson. L’erreur ? Ne pas surveiller l’énergie cumulée consommée par ses appareils. Il adapte désormais son usage selon l’état de charge et la puissance disponible.
Voici une liste pratique d’astuces que Marc suit désormais.
- 🔍 Vérifiez la compatibilité : préférez une onde sinusoïdale pure pour l’électronique sensible.
- 🔌 Dimensionnez correctement : calculez puissance nominale + pointe de démarrage.
- 🛡️ Protégez la batterie : fusible, coupe-circuit et surveillance de la tension.
- 📏 Câblage adapté : section suffisante pour éviter la chute de tension.
- ♻️ Surveillez le rendement : un convertisseur perd de l’énergie (chaleur) — privilégiez les modèles efficaces.
Insight : ces gestes simples transforment un montage fragile en installation fiable et durable.
Étude de cas : la journée de Marc — cuisson, travail et charge
Marc prépare un café (800 W) puis branche son ordinateur (65 W) et fait tourner le frigo. En cumulant, il dépasse rapidement la puissance continue du petit convertisseur qu’il possédait. Le moteur du frigo crée une pointe, le convertisseur coupe, et la journée devient improvisation.
Il réévalue : remplacement par un modèle 2000 W avec onde sinusoïdale pure, ajout d’un système de gestion de batterie et d’un panneau solaire. Résultat : autonomie accrue et zéro interruption pendant deux semaines.
Insight : planifiez selon l’usage réel, pas selon un calcul optimiste.
Économie d’énergie et impacts sur le long terme
Utiliser un convertisseur ne se limite pas à produire du 220 V : il faut penser rendement et consommation. Une mauvaise conversion gaspille l’énergie de la batterie, réduisant l’autonomie globale.
Conseil pratique : mesurer la consommation réelle avec un wattmètre avant d’investir dans un convertisseur plus gros. Marc économise ainsi plusieurs cycles de recharge inutiles.
Insight : un investissement réfléchi dans la qualité sauve du temps et de l’énergie sur la durée.
Quelle différence entre onde sinusoïdale pure et onde modifiée ?
Une onde sinusoïdale pure reproduit fidèlement le courant alternatif du réseau et est recommandée pour les appareils sensibles (électronique, moteurs, chargeurs). L’onde modifiée est moins coûteuse mais peut générer des interférences ou une chaleur supplémentaire sur certains équipements.
Comment calculer la puissance nécessaire pour un convertisseur ?
Additionnez la puissance nominale de tous les appareils susceptibles de fonctionner simultanément, ajoutez la puissance de démarrage des moteurs (souvent 2–3× la puissance nominale) puis prévoyez une marge de sécurité de 20–30 %.
Quels risques si on utilise un convertisseur inadapté ?
Risques : surchauffe, démarrage interrompu, dommages aux appareils, décharge prématurée de la batterie et risque de court-circuit. Les protections (fusibles, coupe-circuit) limitent ces dangers.
Peut-on brancher un transformateur directement sur une batterie 12V ?
Un transformateur classique nécessite une alimentation alternative. Pour utiliser une batterie, il faut un dispositif d’inversion électronique (convertisseur) qui produit d’abord du courant alternatif ou élève la tension via des étages électroniques adaptés.
